Linux Control Starter Kit mit DIL/NetPC DNP/7520

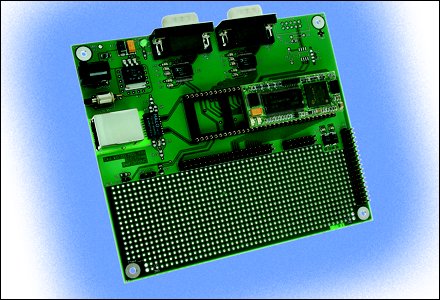

Der Starter Kit ist die Hard- und Software-Grundlage für den ersten Einsatz des Linux Control Modul DIL/NetPC DNP/7520. Er besteht aus einem Modul DIL/NetPC DNP/7520, einem Application-Board mit zwei RS232-Schnittstellen (9-polig SUB-D) sowie einer RJ45-Ethernet-LAN-Steckverbindung und einer CD-ROM. Das Application-Board dient als Trägerboard für den DIL/NetPC DNP/7520. Das Modul ist in einer 40-poligen DIL-Fassung montiert und kann leicht entfernt und in eigene Schaltungen integriert werden.

Die Abmessungen des Boards betragen 140 x 120 mm. Für eigene Schaltungserweiterungen ist eine Lochrasterfläche vorhanden. Die wichtigsten Signale des DIL/NetPC Modul DNP/7520 sind auf Pfostensteckverbinder geführt. Es besteht eine Erweiterungsmöglichkeit für 64-polige DIL/NetPCs.

Auf der CD-ROM befindet sich eine vollständige C-Cross-Entwicklungsumgebung mit Compiler und Debugger. Für den Einsatz dieser C-Cross-Entwicklungswerkzeuge ist ein Linux-PC erforderlich. Die Programmierung des DIL/NetPC Modul DNP/7520 mit Linux- Befehlsskripten, HTML-Dateien und Java-Applets kann auch mit Hilfe eines Windows-PC erfolgen. Für den Betrieb des Linux Control Starter Kits ist ein Steckernetzteil mit 6 V/DC und 5,5 x 2,5 mm-Klinkenstecker erforderlich.

Linux Control Starter Kit: Lieferumfang, Bestellinformationen

Linux Control Modul DIL/NetPC DNP/7520 auf Application-Board. CD-ROM mit Dokumentation und C-Cross-Entwicklungsumgebung für Linux-PCs, Nullmodemkabel mit 9-poligen SUB-D-Steckern.

Bestellcode	Bezeichnung
19 83 28-07	Linux Control Starter Kit mit DIL/NetPC DNP/7520 Modul und Zubehör.
98 25 83	Ethernet-Cross-Over-Kabel (Patchkabel CAT 6 Cross)
51 83 05	Steckernetzteil PA 300
