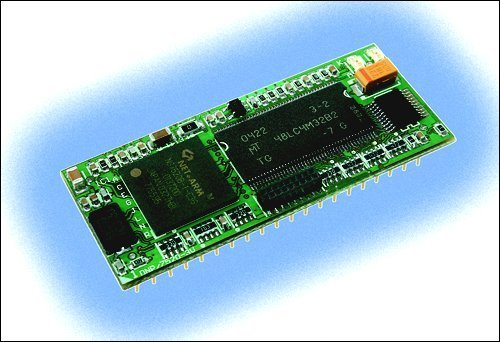

Linux Control Modul DIL/NetPC DNP/7520

Der DIL/NetPC DNP/7520 ist ein äußerst kompakter 32-bit-Linux-Rechner für universelle Mess-, Steuer- und Regelaufgaben (MSR) in Ethernet-LAN- Netzwerken. Das Herz dieses Moduls bildet ein hochkomplexer 32-bit-ARM-Mikrocontroller mit ARM7TDMI-Rechnerkern. Dieser wird durch 16 MByte SDRAM und 8 MByte Flash-Speicher unterstützt. Im Flash ist ein vollständiges Embedded-Linux-Betriebssystem (uClinux = Microcontroller Linux) inklusive dem erforderlichen Boot Loader gespeichert, welches beim Anlegen der 3,3 Volt-Versorgungsspannung innerhalb weniger Sekunden gestartet wird.

Als Schnittstellen für die Verbindung zur Außenwelt steht ein 10/100 Mbps-Ethernet-LAN-Interface sowie 16 General Purpose I/Os (GPIOs) mit zwei seriellen Ports zur Verfügung. Diese können als synchrone HDLC-Ports, SPI-Schnittstelle sowie auch als asynchrone UARTs benutzt werden. Das Linux des DIL/NetPC DNP/7520 ist mit einem TCP/IP-Protokollstack für die Ethernet-Schnittstelle, einem Embedded-Webserver, einem Telnet-Server und einem TFTP-Client ausgestattet.

Linux Control Modul DIL/NetPC DNP/7520: Eigenschaften

NS7520 ARM7TDMI 32-bit RISC-Mikrocontroller (ARM-MCU) mit 55 MHz Systemtakt

ARM7-JTAG-Debug-Schnittstelle (ARM EmbeddedICE) über Spezialstecker zugänglich

16 MByte SDRAM-Speicher

8 MByte-Flash-Speicher mit Boot Block

10/100 Mbps Ethernet-LAN-Schnittstelle

16 GPIOs (General Purpose I/Os) mit zwei seriellen Schnittstellen

Multiplexbetrieb zwischen parallelen (PIO) und seriellen Betriebsarten (UART, HDLC, SPI)

8-bit-Erweiterungsbus (GPE = General Purpose Expansion)

GPE-Signale: 8 Datenbits, 2 Adr.-Bits, 2 x Chip Select, 2 x Schreib/Lesesteuerleitungen

On-board Reset-Erzeugung

Externer Reset-Eingang

Programmierbarer Watchdog Timer

Überwachungsschaltung für die Versorgungsspannung

40-pin DIL-Steckverbinder, 2,54 mm Raster

In-System-Programmierbar per RS232 und Ethernet-LAN

Vollständiges 3,3 Volt Low-Power-Design

Versorgungsspannung 3,3 VDC (+- 5%)

Stromaufnahme 350 mA typisch

Modulabmessungen 55 mm x 23 mm

DIL/NetPC DNP/7520: Lieferumfang, Bestellinformationen

Linux Control Modul im Format einer 40-poligen DIL-Fassung mit vorinstalliertem Boot Loader (U-Boot), Embedded-Linux-Betriebssystem, JFFS2-Dateisystem zur Datenspeicherung im Flash, TCP/IP-Protokollstack, Embedded-Webserver (HTTP-Server), Telnet-Server und TFTP-Client-Software.

Bestellcode	Bezeichnung
19 83 42-07	Linux Control Modul DIL/NetPC DNP/7520 mit vorinstalliertem Embedded-Linux-Betriebssystem.
98 25 83	Ethernet-Cross-Over-Kabel (Patchkabel CAT 6 Cross)
51 83 05	Steckernetzteil PA 300
